M² 检测系统
ISO 11146 · D4σ / 1/e² · 双相机对准 · 850 mm 电动位移台 · 高度可定制
面向激光光束质量表征的整套测量系统：按 ISO 11146 对激光束截面能量分布做 D4σ（二阶矩）或 1/e²（13.5% 钳位）分析， 经聚焦后沿光轴采集多个 Z 截面，拟合双曲线得到 M²、束腰、发散角、瑞利长度与 BPP。 系统内置双相机对准软件，把光斑调到靶面中心后再转入正式测量； 配套 850 mm 长高精度电动位移台，可由软件驱动逐点定位、自动采集。 曝光模式、布点间距、XY 方向定义、本底修正、照片存储与报告字段等均可按现场条件深度定制。
- 符合 ISO 11146-1 / 11146-3：D4σ 主路径 + 本底修正与积分区域限定

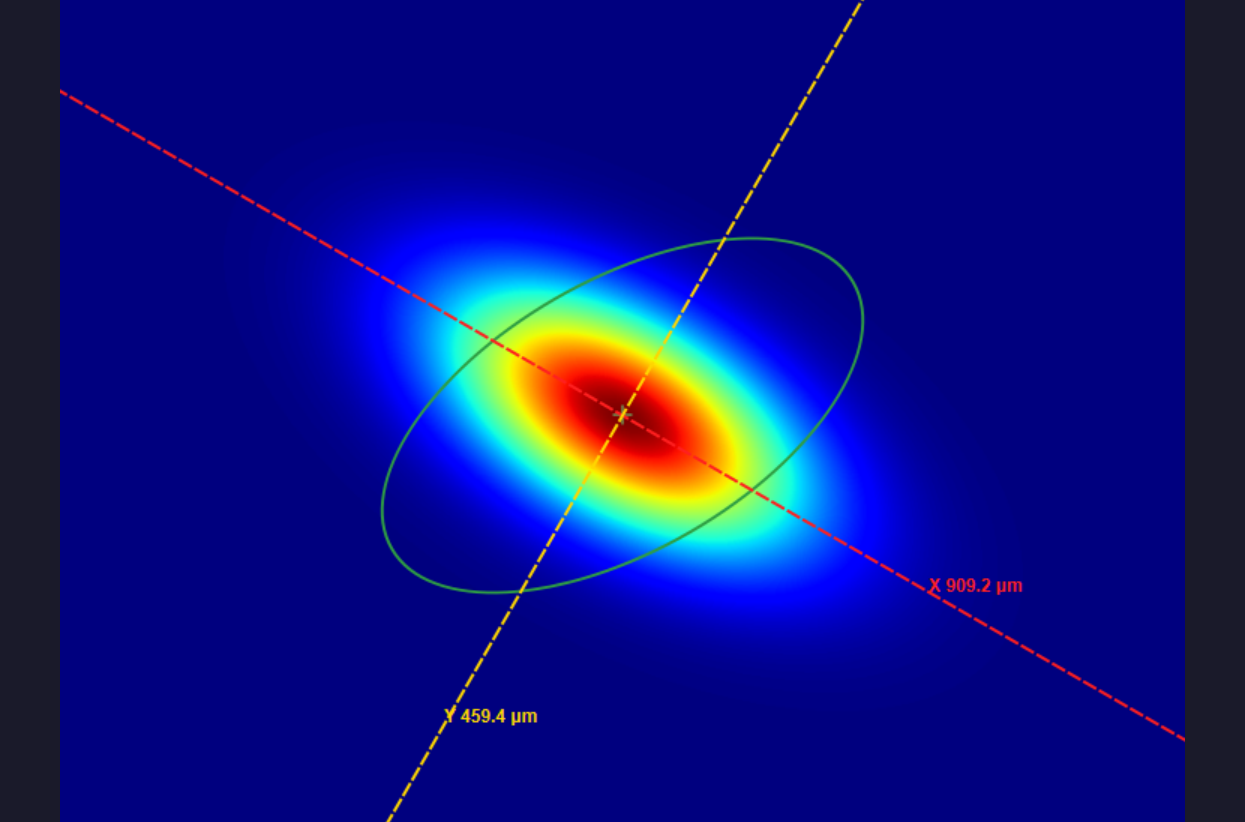

- 束宽方法可选 D4σ 或 1/e²，实时读数、图上椭圆、M² 采集与报告全程一致
- 双相机实时对准（伪彩色 / 侧向能量分布），完成后一键启动 M² 检测
- 850 mm 高精度电动位移台：限位自检、按间距布点、自动扫描与进度中止
- 输出 M²x / M²y、束腰、发散角、瑞利长度、BPP、简单像散与 Caustic 曲线
- CSV / PDF 正式报告，支持 16 位 TIFF 与 Ophir BeamGage 兼容导出

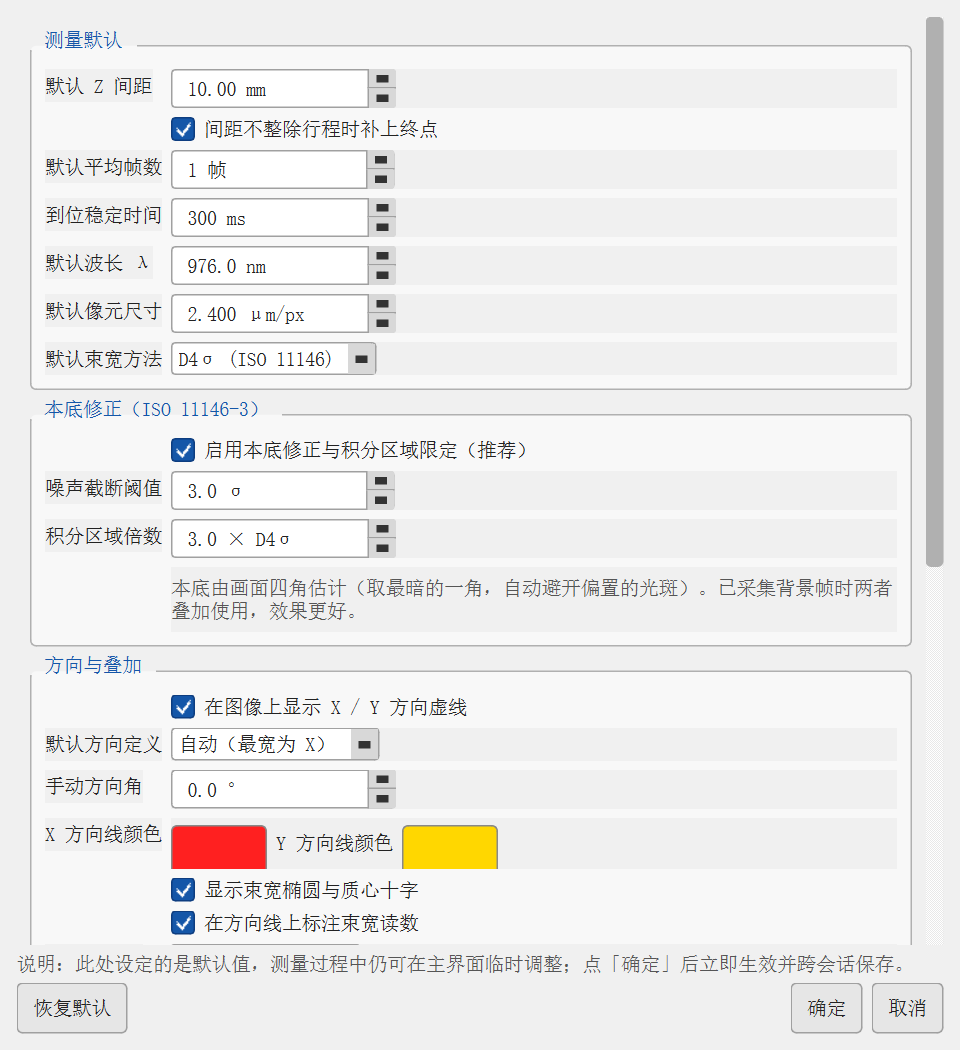

- 参数设置中心集中管理默认值，支持大量现场自定义与工程存盘复算
推荐测量流程
1
双相机对准
左右分屏调光斑到靶面中心，确认不过曝后转入主程序
2
本底与背景
挡光采背景、开启 ISO 本底修正，设定像元尺寸与束宽方法
3
布点扫描
测量向导设波长 / 行程，按间距或 ISO 9/11 点自动扫描
4
拟合报告
计算 M²，查看 Caustic，导出 CSV / PDF 正式报告

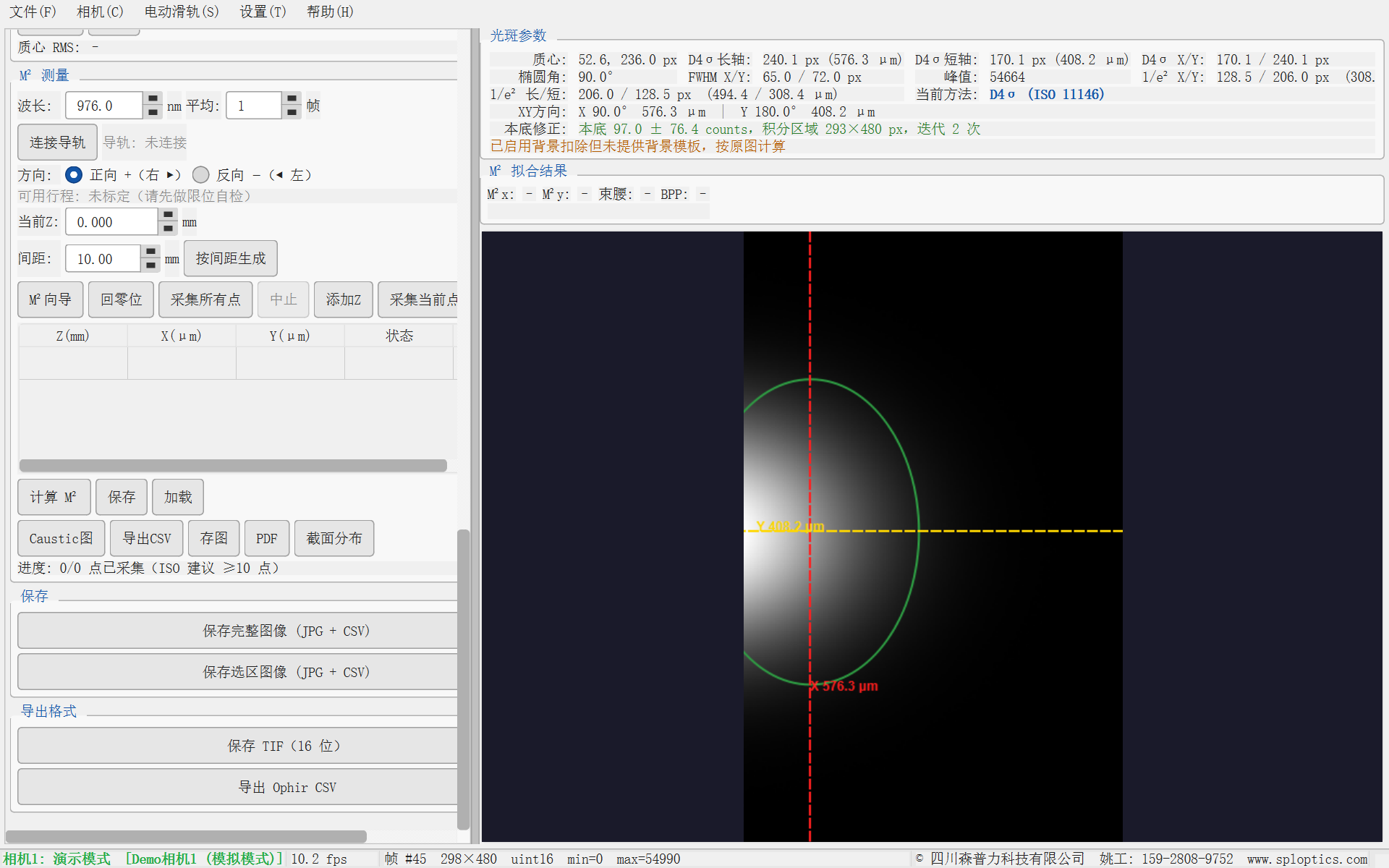

软件界面
主要规格参数
| 测量标准 | ISO 11146-1（简单像散）/ ISO 11146-3（本底修正） |
|---|---|
| 束宽方法 | D4σ（二阶矩，默认） / 1/e²（13.5% 钳位） |
| 输出参数 | M²x / M²y、束腰 d₀、位置 z₀、发散角 Θ、瑞利长度 z_R、BPP |
| 像散分析 | 简单像散（椭圆度、束腰间距、像散度、固有像散） |
| 相机配置 | 工业面阵相机（典型 2000 万像素，像元 2.4 μm）；最多双相机 |
| 对准方式 | 独立双相机对准程序（伪彩色 / 侧向能量分布） |
| 电动位移台 | 850 mm 高精度电动滑轨（以太网控制，限位自检） |
|---|---|
| 布点方式 | 等间距扫描 / ISO 自动 9·11 点 / 手动 Z 列表 |
| 曝光模式 | 手动 / 一次自动曝光 / 每次自动曝光 |

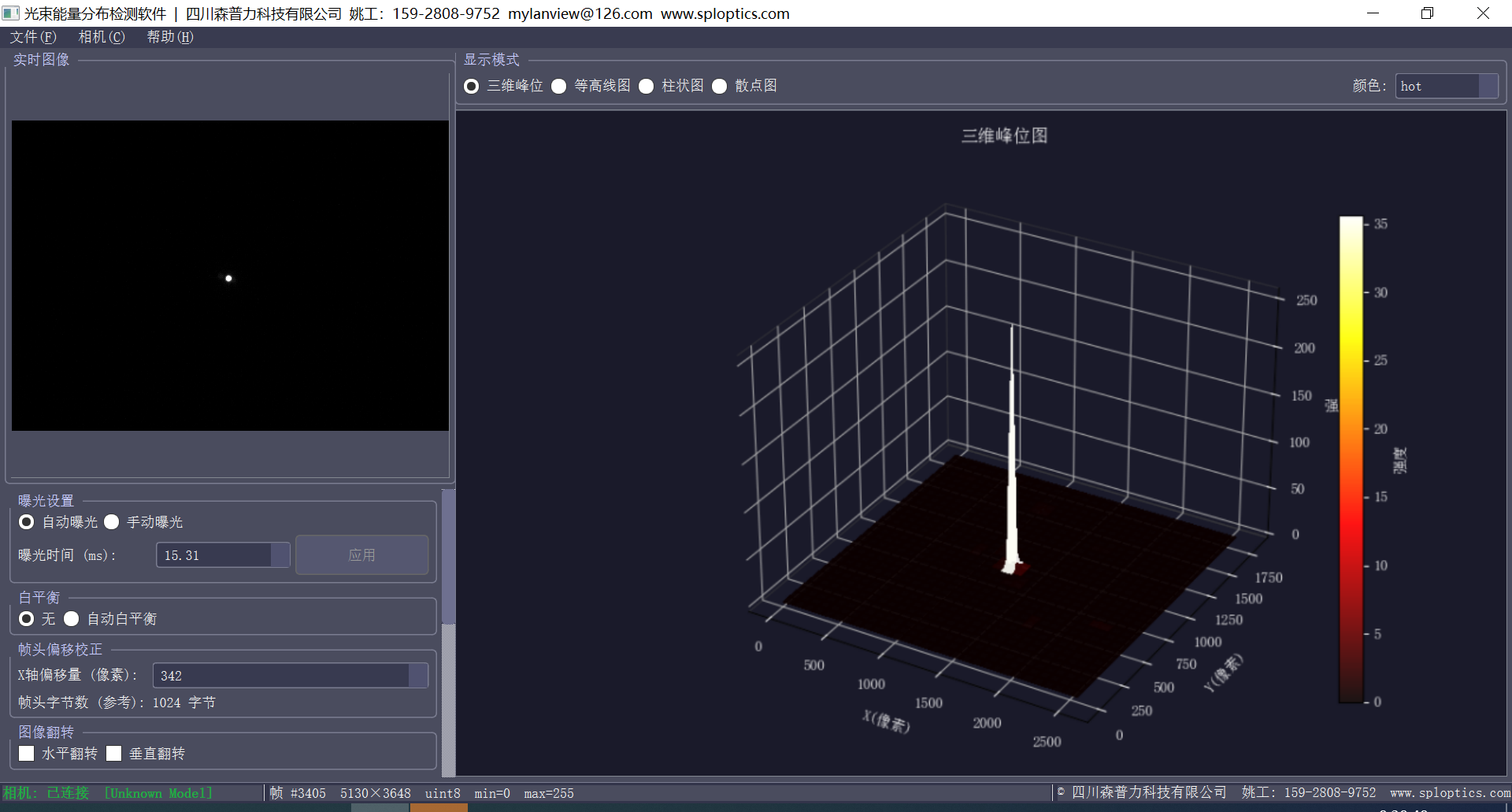

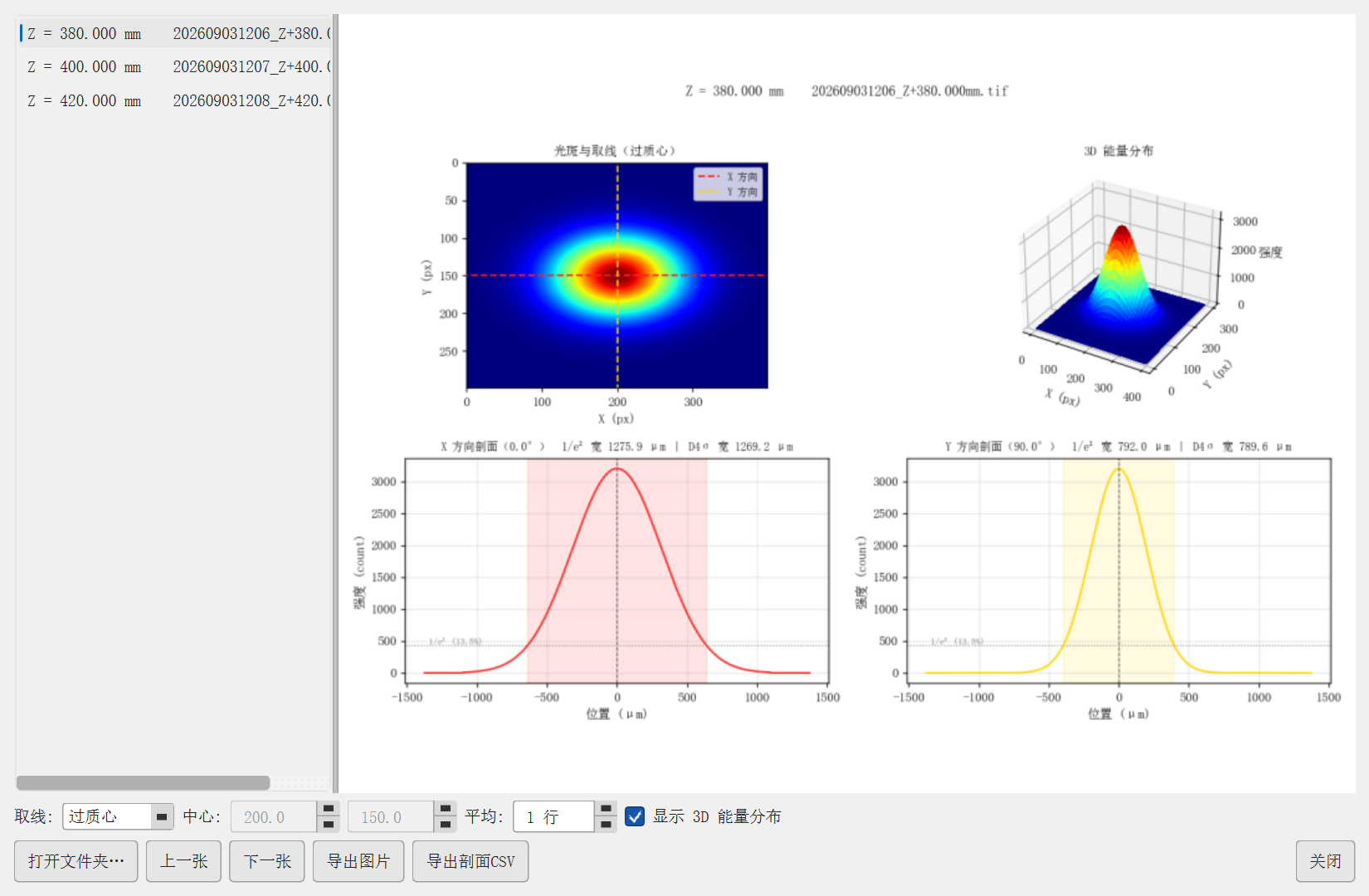

| 能量可视化 | 三维峰位图、等高线图、柱状图、散点图 |
| 报告导出 | CSV、PDF、Caustic 曲线 PNG；16 位 TIFF / Ophir CSV |
| 工程存盘 | .m2proj（可离线重载、重算拟合） |
